SIM&サービス管理

SIM&サービス管理画面について

この画面ではMECダイレクト®で使用するSIMとそのグループであるSIMグループ内で使用できるサービスの管理を行います。サービスはSIMグループ内に配置できるカスタムDNSとCompute E/Compute Dに接続するVGWの設定が行えます。SIMは必ず1つのSIMグループに所属している必要がありますが複数のグループに所属することはできません。SIMグループはSIMグループの管理画面から作成・管理が行えます。
SIM&サービス管理画面では、SIMグループ単位で設定を行います。SIMグループのプルダウンメニューからサービス設定を行いたいSIMグループか、設定を変更したいSIMが所属しているSIMグループを選択します。

• NSAの場合





• SAの場合

番号	項目名	説明
1	SIMグループ	SIMグループをプルダウンから選択します。
2	カスタムDNS	選択されたSIMグループのカスタムDNS設定画面に遷移します。
3	VGW	選択されたSIMグループのVGW設定画面に遷移します。
4	サービス監視	選択されたSIMグループのサービス監視画面に遷移します。
5	表示件数	SIM一覧の表示件数をプルダウンで10, 30, 50から選択します。
6	CSVファイルをダウンロード	表示されているSIMの情報をcsvファイル形式でダウンロードします。
7	一括SIMグループ移動	チェックを入れたSIMを一括でSIMグループ移動します。 ※「5Gワイド」をご利用中のMECダイレクト回線をSIMグループ移動する際は、「5Gワイド」にて以下に記載の事前作業が必要となります。 お手数ですが弊社営業担当者までお知らせください。 事前作業を行わずポータルで操作をした場合、操作を受け付けたように見えますが、SIMグループは移動されておりません。 【事前作業】 　(1) お客さまから弊社営業担当者にSIMグループ移動の要望をご連絡 ＜お客さま＞ 　(2) 弊社作業（「5Gワイド」サービスの一時停止・再開）日程の調整 ＜お客さま・弊社＞ 　(3) 弊社作業（「5Gワイド」サービスの一時停止）および完了連絡 ＜弊社＞ 　(4) SIMグループ移動および完了連絡 ＜お客さま＞ 　(5) 弊社作業（「5Gワイド」サービスの再開）および完了連絡 ＜弊社＞
8	一括利用開始登録	チェックを入れたSIMの一括利用開始登録を行います。
9	一括利用開始変更	チェックを入れたSIMの一括利用開始変更を行います。
10	チェックボックス	一括操作するSIMを選択するチェックボックスです。 ヘッダーのチェックボックスをクリックすると、表示されているSIMの全選択および全選択解除をすることができます。
11	SIM名	登録されているSIM名が表示されます。
12	電話番号	登録されている電話番号が表示されます。
13	SIM状態 SIM状態(SA)	登録されているSIMの利用状態が表示されます。 利用中 利用開始前 利用中断中 MECダイレクト通信可能な状態です。 利用開始操作前であり、MECダイレクトの通信ができない状態です。 SIMの利用を中断している状態です。 ※　SIM状態を利用中から利用中断中に変えると、該当SIMが利用中断の状態になり、通話・SMS・インターネット(spモード)等のすべての通信機能が停止されます。ご注意ください。
14	SIMグループ	登録されているSIMが所属するSIMグループが表示されます。 SIMがNSAとSAの両方に登録されている場合は、SAの管理画面ではそれぞれで所属するSIMグループが表示されます。
15	IPアドレス	登録されているSIMのIPアドレスが表示されます。 SIMがNSAとSAの両方に登録されている場合は、SAの管理画面ではそれぞれでのIPアドレスが表示されます。 VGWがConnect接続の場合は、「-」と表示されます。
16	プロセス セッション状態	登録されているSIMのプロセスとセッション状態が表示されます。 SIM登録 開通予約中 開通済 開通エラー SIMが登録された状態です。ご利用の前に開通を行う必要があります。 SIMが開通予約された状態です。 SIMが開通された状態です。 SIMの開通時にエラーが発生した状態です。 オンライン オフライン SIMがMECダイレクトに接続されている状態です。 SIMがMECダイレクトに接続されていない状態です。
17	SIM設定	SIMの設定画面を表示します。
18	移動	SIMグループの移動画面を表示します。 ※MECユーザ管理者のみ実行可能です。
19	開通設定	SIMの利用開始がされていない場合：利用開始画面を表示します。 SIMの利用開始されている場合：利用開始変更画面を表示します。





新規SIM登録・SIM削除

お客様で新規SIM登録・SIM削除をすることはできません。新規SIM登録・SIM削除を行う場合は、弊社営業担当へご相談ください。

SIMの編集画面

登録されているSIMの情報を編集する画面です。利用再開・利用中断はここから行います。

• NSAの場合



• SAの場合



番号	項目名	説明
1	新しいSIM名	新しいSIM名を入力します。
2	電話番号	登録されている電話番号が表示されます。
3	SIM状態 SIM状態(SA)	SIMの状態が表示されます。 SIM状態 説明 利用開始前 SIMが開通前の状態です。中断・再開の操作はできません。 利用中 SIMを利用している状態です。 利用中断中 SIMの利用を中断している状態です。
4	SIMグループ	SIMが所属するSIMグループが表示されます。 SIMがNSAとSAの両方に登録されている場合は、SAの管理画面ではそれぞれで所属するSIMグループが表示されます。
5	IPアドレス	SIMのIPアドレスが表示されます。 SIMがNSAとSAの両方に登録されている場合は、SAの管理画面ではそれぞれでのIPアドレスが表示されます。 VGWがConnect接続の場合は、「-」と表示されます。
6	プロセス セッション状態	SIMのプロセスとセッション状態が表示されます。
7	キャンセル	SIMの編集をキャンセルします。
8	設定	SIMの編集を確定します。

SIMグループ移動

SIMグループの移動を行う画面です。
※「5Gワイド」をご利用中のMECダイレクト回線をSIMグループ移動する際は、「5Gワイド」にて以下に記載の事前作業が必要となります。
　お手数ですが弊社営業担当者までお知らせください。
【事前作業】
　(1) お客さまから弊社営業担当者にSIMグループ移動の要望をご連絡 ＜お客さま＞
　(2) 弊社作業（「5Gワイド」サービスの一時停止・再開）日程の調整 ＜お客さま・弊社＞
　(3) 弊社作業（「5Gワイド」サービスの一時停止）および完了連絡 ＜弊社＞
　(4) SIMグループ移動および完了連絡 ＜お客さま＞
　(5) 弊社作業（「5Gワイド」サービスの再開）および完了連絡 ＜弊社＞

番号	項目名	説明
1	移動先SIMグループ	移動先のSIMグループにチェックを入れて選択します。
2	SIMグループを変更します	SIMグループの移動を実行してよいかを確認します。実際に移動をする前に、この項目にチェックを入れる必要があります。
3	キャンセル	SIMグループの移動をキャンセルします。
4	設定	SIMグループの移動を実行します。

利用開始

SIMの利用開始を行う画面です。

番号	項目名	説明
1	開通日	SIMの開通日をカレンダーで選択します。
2	キャンセル	SIMの利用開始をキャンセルします。
3	設定	SIMの利用開始を実行します。

開始変更

SIMの利用開始設定の変更を行う画面です。

番号	項目名	説明
1	開通日	SIMの開通日をカレンダーで選択します。
2	開通予約キャンセル	SIMの開通予約をキャンセルする場合、チェックを入れます。
3	キャンセル	SIMの利用開始変更をキャンセルします。
4	設定	SIMの利用開始変更を実行します。

カスタムDNS

1つのSIMグループに1つのカスタムDNSを配置できます。カスタムDNSのDNSサーバーはそのSIMグループが通信を行うCompute E/Compute DのテナントにあるMECダイレクトネットワークの中にお客様自身で構築していただく必要があります。SIMグループにカスタムDNSを配置することでドメインネームを使用した端末からサーバーへのアクセスが可能になります。

なお、画面右上の「SIMグループ」が「全て」になっている場合、カスタムDNSのタブは選択できません。事前に編集したいSIMグループを選択してください。

番号	項目名	説明
1	SIMグループ	SIMグループをプルダウンから選択します。
2	SIM登録・管理	選択されたSIMグループのSIM登録・管理画面に遷移します。
3	VGW	選択されたSIMグループのVGW設定画面に遷移します。
4	サービス監視	選択されたSIMグループのサービス監視画面に遷移します。
5	サービス利用	カスタムDNSの設定のON/OFF状態を選択します。
6	プライマリーDNS	プライマリーDNSサーバーのIPアドレスを入力します。
7	セカンダリ—DNS	セカンダリ—DNSサーバーのIPアドレスを入力します。
8	キャンセルボタン	カスタムDNSの設定変更をキャンセルします。
9	設定ボタン	カスタムDNSの設定変更を実行します。

VGW

Compute E/Compute Dと閉域網を確立するための設定です。Compute E/Compute DのテナントとそのMECダイレクトネットワークを指定してSIMとCompute E/Compute Dの間を閉域網で接続します。

お客様はVGWの設定を行うことはできません。設定変更はお問い合わせフォームよりご相談をお願いします。

• 閉域網の接続方法は次の二種類から選択できます（Compute Eに接続するSIMグループではDirect接続のみご利用いただけます）。

  • Direct接続

    Direct接続はローカルネットワークのIPアドレスが端末ごとに固定で払い出されます。端末に割り当てられたIPアドレスを使用して端末同士やサーバーと直接通信をする場合に選択します。

    ※メンテナンスなどにより、払い出されたIPアドレスの変更が生じる可能性があります。

  • Connect接続

    Connect接続はローカルネットワークのIPアドレスが端末ごとに動的に払い出されます。通信はNAPTを使用して行いDirect接続よりも多くの端末の通信が可能です。端末同士やサーバーから端末への直接通信はできません。
    SIM登録・管理画面及び、ダウンロードしたCSVでもIPアドレスは「-」記載となります。

1. Compute E以外のSIMグループの場合





番号	項目名	説明
1	SIMグループ	操作するSIMグループをプルダウンから選択します。
2	SIM登録・管理	選択されたSIMグループのSIM登録・管理画面に遷移します。
3	カスタムDNS	選択されたSIMグループのカスタムDNS設定画面に遷移します。
4	サービス監視	選択されたSIMグループのサービス監視画面に遷移します。
5	サービス利用	VGWの設定のON/OFF状態が表示されます。
6	接続方法	VGWの接続方式が表示されます。
7	ロケーション	VGWのロケーションが表示されます。
8	接続先サブネット	接続先サブネットが表示されます。
9	SIM払い出しIPアドレス帯	SIMグループ内のSIMに割り当てられるIPアドレスの範囲が表示されます。


※　SIMのIPアドレスにつきましてはSIM登録・管理画面からご覧ください。

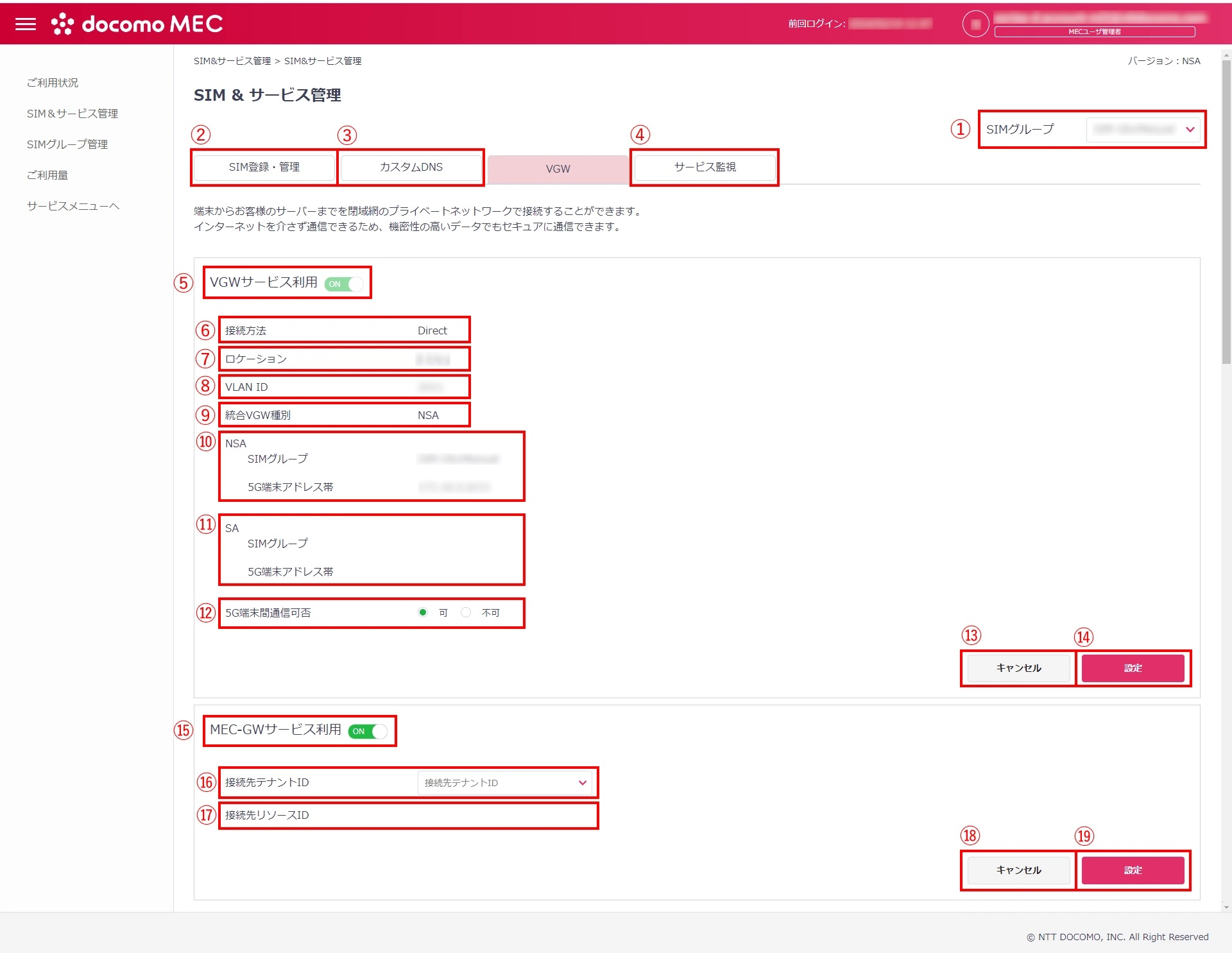

2. Compute EのSIMグループの場合
   Compute EのSIMグループでは、NSAとSAの両方に対応した統合VGWを使用します。






番号	項目名	説明
1	SIMグループ	操作するSIMグループをプルダウンで選択します。
2	SIM登録・管理	選択されたSIMグループのSIM登録・管理画面に遷移します。
3	カスタムDNS	選択されたSIMグループのカスタムDNS設定画面に遷移します。
4	サービス監視	選択されたSIMグループのサービス監視画面に遷移します。
5	VGWサービス利用	統合VGW利用設定のON/OFF状態が表示されます。
6	接続方法	統合VGWの接続方式が表示されます。 ※Compute EではDirect接続のみ利用可能です。
7	ロケーション	統合VGWのロケーションが表示されます。
8	VLAN ID	統合VGWのVLAN IDが表示されます。
9	統合VGW種別	統合VGWの種別が表示されます。 ※「両方」に設定した場合、NSAとSAの一方のSIMグループのVGWタブで設定した内容が、もう一方のSIMグループのVGWにも同期して反映されます。 ※統合VGW種別を変更を希望される場合、弊社営業担当にご相談ください。ただし、MEC-GWをご利用中のお客様はMEC-GWのON/OFF操作が必要となりますので、操作の指示に従ってください。なお、現在払い出されているIPアドレスは変更となります。
10	NSA	統合VGWを利用するSIMグループ (NSA) の情報が表示されます。
11	SA	統合VGWを利用するSIMグループ (SA) の情報が表示されます。
12	5G端末間通信可否	SIMグループ内の端末間での通信可否を選択します。 ※初期値は「可」に設定されています。端末間通信を不可としたい場合は「不可」に変更してください。「不可」に設定することでConnect接続に相当するサービスが提供されます。 ※設定変更時には一時的にサービスが中断され、テナント接続・VGW折り返し接続・SA-NSA間接続が一時的に利用できなくなります。
13	キャンセル	VGWサービス利用設定の変更をキャンセルし、もとの入力値に戻します。
14	設定	VGWサービス利用設定の変更を実行します。
15	MEC-GWサービス利用	Compute E環境内に、MECダイレクトに接続するMEC-GWを設置するかを選択します。 ※設定変更時には一時的にサービスが中断され、テナント接続・VGW折り返し接続・SA-NSA間接続が一時的に利用できなくなります。
16	接続先テナントID	MEC-GWを設置するCompute E環境のテナントIDをプルダウンで選択します。 ※設定変更時には一時的にサービスが中断され、テナント接続・VGW折り返し接続・SA-NSA間接続が一時的に利用できなくなります。
17	接続先リソースID	Compute E環境内に設置されたMEC-GWのリソースIDが表示されます。
18	キャンセル	MEC-GWの利用設定の変更をキャンセルし、もとの入力値に戻します。
19	設定	MEC-GWの利用設定の変更を実行します。

サービス監視

 お使いのアカウントで選択中のSIMグループごとに各種サービスの状態を確認できます。

MECユーザ管理者はグループ配下の全SIMのサービス診断情報を取得可能です。

回線ユーザ管理者は自社名義のSIMのサービス診断情報のみ取得可能です。



番号	項目名	説明
1	SIMグループ	操作するSIMグループを選択します。
2	SIM登録・管理	選択されたSIMグループのSIM登録・管理画面に遷移します。
3	カスタムDNS	選択されたSIMグループのカスタムDNS設定画面に遷移します。
4	VGW	選択されたSIMグループのVGW設定画面に遷移します。

• SIMグループサービス

  番号	項目名	説明
  5	VGW/統合VGW	VGW/統合VGWのサービス状態が表示されます。 利用可 利用不可 サービスの設定を行えば利用できる状態です サービスを利用できない状態です

• SIMサービス
  SIMグループに所属しているSIMとその状態を確認できます。

  番号	項目名	説明
  6	SIM名	SIMグループに所属しているSIM名が表示されます。
  7	電話番号	SIMの電話番号が表示されます。 表示される電話番号は、先頭の0を81に置き換えたものとなります。 例：電話番号「020-1234-5678」のSIMの電話番号は「812012345678」と表示されます。
  8	SIM状態	SIMの状態が表示されます。 利用中 利用中断中 利用開始前 SIMが通信可能な状態です。 SIMの利用が停止された状態です。 SIMが通信できない状態です。
  9	最終更新日時	SIMの設定を最後に更新した日時が表示されます。
